REDES " 6"
Cuestionario
1.-¿Cuál es la razón principal para armar una red de computadoras?
Es para optimizar el uso de los equipos de computó, periféricos y tiempo disponibles en una empresa o casa
2.-¿Qué podemos consultar los usuarios de la red?
Existencias, inventarios, fecha de entregas etc.
3.-¿De dónde viene el término “red SOTO”?
Se forma con las siglas de small office que significa “oficina pequeña”
4.-¿Cómo está formada una red SOHO?
Está formada por menos de 20 computadoras
5.-De que están construidas las redes SOHO?
Por componentes económicos, que fácilmente pueden obtenerse en el mercado informático
6.-¿Cuáles son las desventajas de las redes SOHO?
Limita la velocidad de transferencia y el volumen de los datos que se interactúan
7.-¿Qué son las redes SOHO de tipo P2P?
Significa que ninguna de las maquinas enlazadas asume el papel de servidor central
8-.¿Que sucede si se daña un mainframe empresarial?
Se paraliza prácticamente toda la organización
9.- ¿Cuáles ventajas tiene una red SOHO?
No implica gran inversión de dinero y su manejo no implica gran inversión de tiempo y esfuerzo
10.- ¿Qué es el estándar “Ethernet”?
Es el método de intercambio de información más utilizado para optimizar el funcionamiento de la red en general
11.- ¿Cuál es la característica básica de “Ethernet?
Es que trabaje con “paquete” de información y asigna a cada nodo de la red
12.- ¿Que tiene las redes tipo BUS?
Tienen un conductor central o común
13.-¿De que se encargan las redes tipo BUS?
Se encargan de llevar los datos a todos los equipos de la red
14.-¿Cuales son las ventajas de las redes tipo BUS?
Su ventaja es su bajo costo de instalación
15.-¿Cuales son las desventajas de las redes tipo ANILLO?
Que en su costo de instalación obliga a comprar el hardware y el software especial
16.-¿Que son las redes combinadas?
son arreglos en que se combinan dos o mas estructuras de las redes mencionadas
17.-¿que son las redes de tipo ESTRELLA?
son redes muy seguras si tomamos en cuenta que cuando uno de sus cables se desprenden
18.- ¿Que es la tarjeta de red, punto clave de contacto 4?
son computadoras normalmente modernas de marca armadas ya llevan instaladas una tarjeta de red
19.- ¿cual es la desventaja de las redes tipo ESTRELLA?
su desventaja es que obligan a tener un gran numero de cables
20.- ¿como se conectan las computadoras?
se conectan en BUS común que tiene forma de anillo
21.- ¿en que pertenece el MODEM?
consiste encontrar el numero de alambres de conexión
22.- ¿Qué función tiene el switch?
Su función es primordial en el intercambio de datos
23.- ¿Qué realiza el switch?
Posibilita la comunicación entre todas las máquinas de una red
24.- ¿Cuál es la velocidad máxima ala que puede trabajar el switch?
100 Mbps
25.- ¿Menciona uno de los elementos que menos fallas presenta en una red?
El switch
26.- ¿Cuál es la distancia máxima de un cable para intercambio de datos?
100 metros
27. ¿Si un usuario quiere enlazar equipos separados por más de 200 metros que tendrá que hacer?
Tendrá que recurrir a enlaces radiales, telefónicos o vía satélite
28.- ¿Qué se facilita con el uso de un tablero de conexiones?
El mantenimiento periódico de la red
29.- ¿Qué nos permite hacer con el tablero?
Colocar, cambiar y quitar conexiones sin necesidad de mover el switch o concentrador
30.- ¿Si el switch es cambiado de lugar con frecuencia, qué sucede?
Existe el riesgo que sus conexiones internas se aflojen y comience a tener algunos problemas
31.- ¿Cuál es el tipo de cable más utilizado en la actualidad?
El UTP
32.- ¿Cuál es la solución más fácil de instalar cables?
Fijar en la pared los cables sin ningún tipo de protección o guía física
33.- ¿Cuales son los cables UTP?
Tiene 4 cables trenzados en su interior
34.- ¿Menciona el tipo de cable que más se utiliza en instalaciones para el hogar y empresas pequeñas
Cable UTP
35.- ¿Cuál es el principal defecto del cable UTP?
Fácilmente puede ser afectado por interferencias electromagnéticas externas
36.- ¿Cual es el cable plano?
Sus hilos conductores van colocados en paralelo
37.- ¿Cuál es la desventaja del tipo de instalación oculta en las paredes?
Es la menos flexible
38.- ¿Qué es un punto de acceso?
Es un conector en el que se inserta un cable de parcheo
39.- ¿Qué tipo de conector debe de colocarse al switch ?
RJ45 tipo plug.
40.-¿Qué caracteristicas tiene un conector RJ45 ?
Tiene 8 terminales metalicas, las cuales hacen contacto con el socalo correspondiente alojado en la caja de conexionj colocada cerca de cada equipo.
41.- ¿Cómo se colocan dichas terminales ?
Coloque cada una de estas terminales, uno de los 8 hilos del cable UTP.Si usted sujeta al conector con sus terminales metalicas hacia arriba la terminal del lado izquierdo sera sera la numero 1 y la terminal del lado derecho la 8.
42.-¿Una vez echo esto qual es el siguiente paso ?
El ultimo paso del proceso de armado de una red que es la conexión de los equipos.
43.-¿ Que es el cable de parcheo?
Es aquel que une una maquina con su puto de acceso (puede denominarse caja de conexion)
44.- ¿Cuál es la longitud de un cable de parcheo ?
De 1 a 3 metros
45.-¿ Como verificamos el switch reconose la existencia de la maquina recien conectada ?
Por lo general , se enciende el LED del puerto del con centrador en que indirectamente se encuentra conectado el sistema.
46.-¿ Que sistema utilizamos para configurar una red SOHO ?
El asistente de configuracion de red de Windows
47.-¿ Que hase este programa ?
Este sistema operativo lo guia paso a paso, para interconectar dos o mas computadoras plataforma PC.
48.-¿ como podemos ajecutar asistente de configuracion ?
Valla al panel de control y localice el icono conexiones de red , solicite la opcion configurar red domestica.
49.- ¿Qué hay que haser cuando abra la opcion configurar red domestica?
Arranca el asistente de configuracion de red conteste unas pequeñas preguntas que le hara el asistente queprosede a adaptar el sistema operativo para que la computadora pueda integrarse a la red.
Hub, un término en inglés con el que se denomina al concentrador,
l mensaje se perdería.
Hub, un término en inglés con el que se denomina al concentrador, es un dispositivo que se utiliza como punto de conexión entre los
componentes de una red de área local. De esta manera, mediante
la acción de un Hub, se logra que diversos equipos puedan estar
conectados en la misma red.
Para lograrlo, está compuesto por varios puertos a partir de los que
se distribuye la información. Así, cuando un paquete de datos ingresa
por uno de los puertos, es retransmitido por el resto de los puertos a los
otros componentes que integran la red, de forma tal que todas estas
terminales puedan compartir archivos, impresoras, etc, y estén
comunicadas continuamente.
Una de sus características es que la velocidad con la que funciona
es la misma que la que posee el componente más lento de la red. Esto
es así ya que si retransmitiera un paquete de datos a una velocidad
mayor de la que posee uno de los componentes que lo recibe, parte de
l mensaje se perdería.Otra de las características es que no posee capacidad de almacenamiento.
Por lo que cada vez que recibe datos, los retransmite automáticamente al resto
; incluso aunque ese paquete sea sólo para una terminal, lo retransmite a todos.
Repetidores
Cuando las señales viajan a través de un cable, se degradan
y se distorsionan en un proceso denominado «atenuación».
Si un cable es bastante largo, la atenuación provocará
finalmente que una señal sea prácticamente irreconocible.
La instalación de un repetidor permite a las señales viajar
sobre distancias más largas.
Un repetidor funciona en el nivel físico del modelo de
referencia OSI para regenerar las señales de la red y reenviarla
a otros segmentos.
El repetidor toma una señal débil de un segmento, la regenera y
la pasa al siguiente segmento. Para pasar los datos de un segmento
a otro a través del repetidor, deben ser idénticos en cada segmento
los paquetes y los protocolos Control lógico de enlace
(LLC; Logical Link Control). Un repetidor no activará la comunicación,
por ejemplo, entre una LAN (Ethernet) 802.3 y una LAN (Token
Los repetidores no traducen o filtran señales. Un repetidor funciona
cuando los segmentos que unen el repetidor utilizan el mismo
método de acceso. Un repetidor no puede conectar un segmento
que utiliza CSMA/CD con un segmento que utiliza el método de
acceso por paso de testigo. Es decir, un repetidor no puede traducir un paquete Ethernet en un paquete Token Ring.
Los repetidores pueden desplazar paquetes de un tipo de medio físico a otro. Pueden coger un paquete Ethernet que llega de un segmento con cable coaxial fino y pasarlo a un segmento de fibra óptica. Por tanto, el repetidor es capaz de aceptar las conexiones físicas.
Los repetidores constituyen la forma más barata de extender una red. Cuando se hace necesario extender la red más allá de su distancia o limitaciones relativas a los nodos, la posibilidad de utilizar un repetidor para enlazar segmentos es la mejor configuración, siempre y cuando los segmentos no generen mucho tráfico ni limiten los costes.
Ni aislamiento ni filtrado. Los repetidores envían cada bit de datos de un segmento de cable a otro, incluso cuando los datos forman paquetes mal configurados o paquetes no destinados a utilizarse en la red. Esto significa que la presencia de un problema en un segmento puede romper el resto de los segmentos. Los repetidores no actúan como filtros para restringir el flujo del tráfico problemático.
Además, los repetidores pasarán una «tormenta» de difusión de un segmento al siguiente, y así a través de toda la red. Una «tormenta» de difusión se produce cuando el número de mensajes de difusión que aparece en la red es superior al límite del ancho de banda de la red. El rendimiento de la red va a disminuir cuando un dispositivo está respondiendo a un paquete que está continuamente circulando por la red o a un paquete que está continuamente intentando contactar con un sistema que nunca responde.
Implementación de un repetidor. Los pasos a considerar cuando se decide implementar repetidores en la red son:
· Conectar dos segmentos de medio similar o no similar.
· Regenerar la señal para incrementar la distancia transmitida.
· Pasar todo el tráfico en ambas direcciones.
· Conectar dos segmentos de la forma más efectiva en cuanto al coste.
Los repetidores mejoran el rendimiento dividiendo la red en segmentos y, por tanto, reduciendo el número de equipos por segmento. Cuando se utilizan repetidores para extender la red, no olvide la regla 5-4-3.
No utilice un repetidor cuando:
· Existe un tráfico de red altísimo.
· Los segmentos están utilizando diferentes métodos de acceso.
· Es necesario el filtrado de datos.
Bridges
Al igual que un repetidor, un bridge puede unir segmentos o grupos de trabajo LAN. Sin embargo, un bridge puede, además, dividir una red para aislar el tráfico o los problemas. Por ejemplo, si el volumen del tráfico de uno o dos equipos o de un departamento está sobrecargando la red con los datos y ralentizan todas las operaciones, el bridge podría aislar a estos equipos o al departamento.
Los bridges se pueden utilizar para:
- Extender la longitud de un segmento.
- Proporcionar un incremento en el número de equipos de la red.
- Reducir los cuellos de botella del tráfico resultantes de un número excesivo de equipos conectados.
- Dividir una red sobrecargada en dos redes separadas, reduciendo la cantidad de tráfico en cada segmento y haciendo que la red sea más eficiente.
- Enlazar medios físicos diferentes como par trenzado y Ethernet coaxial.
Los bridges trabajan a nivel de enlace de datos del modelo de referencia OSI y, por tanto, toda la información de los niveles superiores no está disponible para ellos. Más que distinguir entre un protocolo y otro, los bridges pasan todos los protocolos que aparecen en la red. Todos los protocolos se pasan a través de los bridges, de forma que aparecen en los equipos personales para determinar los protocolos que pueden reconocer.
Los bridges trabajan en el nivel MAC y, por ello, algunas veces se conocen como bridges de nivel MAC.
Un bridge de nivel MAC:
- Escucha todo el tráfico.
- Comprueba la direcciones origen y destino de cada paquete.
- Construye una tabla de encaminamiento, donde la información está disponible.
- Reenvían paquetes de la siguiente forma:
- Si el destino no aparece en la tabla de encaminamiento, el bridge reenvía el paquete a todos los segmentos.
- Si el destino aparece en la tabla de encaminamiento, el bridge reenvía el paquete al segmento correspondiente (a menos que este segmento sea también el origen).
Un bridge funciona considerando que cada nodo de la red tiene su propia dirección. Un bridge reenvía paquetes en función de la dirección del nodo destino.
Routers
En un entorno que está formado por diferentes segmentos de red con distintos protocolos y arquitecturas, el bridge podría resultar inadecuado para asegurar una comunicación rápida entre todos los segmentos. Una red de esta complejidad necesita un dispositivo que no sólo conozca la direcciones de cada segmento, sino también, que sea capaz de determinar el camino más rápido para el envío de datos y filtrado del tráfico de difusión en el segmento local. Este dispositivo se conoce como «router».
Los routers trabajan en el nivel de red del modelo de referencia OSI. Esto significa que pueden conmutar y encaminar paquetes a través de múltiples redes. Realizan esto intercambiando información específica de protocolos entre las diferentes redes. Los routers leen en el paquete la información de direccionamiento de la redes complejas teniendo acceso a información adicional, puesto que trabajan a un nivel superior del modelo OSI en comparación con los bridges.
Los routers pueden proporcionar las siguientes funciones de un bridge:
- Filtrado y aislamiento del tráfico.
- Conexión de segmentos de red.
Los routers tienen acceso a más información en los paquetes de la que tienen los bridges y utilizan esta información para mejorar la entrega de los paquetes. Los routers se utilizan en redes complejas puesto que proporcionan una mejor gestión del tráfico. Los routers pueden compartir con otro router el estado y la información de encaminamiento y utilizar esta información para evitar conexiones lentas o incorrectas.
¿Cómo funcionan los routers?
Los routers mantienen sus propias tablas de encaminamiento, normalmente constituidas por direcciones de red; también se pueden incluir las direcciones de los hosts si la arquitectura de red lo requiere. Para determinar la dirección de destino de los datos de llegada, las tablas de encaminamiento incluyen:
- Todas las direcciones de red conocidas.
- Instrucciones para la conexión con otras redes.
- Los posibles caminos entre los routers.
- El coste de enviar los datos a través de estos caminos.
Un router utiliza sus tablas de encaminamiento de datos para seleccionar la mejor ruta en función de los caminos disponibles y del coste.
La tabla de encaminamiento que mantiene un bridge contienen las direcciones del subnivel MAC para cada nodo, mientras que la tabla de encaminamiento que mantiene un router contiene números de red. Aunque los fabricantes de ambos tipos de equipamiento han seleccionado utilizar el término «tabla de encaminamiento», tienen diferente significado para cada uno de los dispositivos.
Los routers requieren direcciones específicas. Entienden sólo los números de red que les permiten comunicarse con otros routers y direcciones NIC locales. Los routers no conversan con equipos remotos.
Cuando los routers reciben paquetes destinados a una red remota, los envían al router que gestiona la red de destino. En algunas ocasiones esto constituye una ventaja porque significa que los routers pueden:
- Segmentar grandes redes en otras más pequeñas.
- Actuar como barrera de seguridad entre los diferentes segmentos.
- Prohibir las «tormentas» de difusión, puestos que no se envían estos mensajes de difusión.
Los routers son más lentos que los bridges, puesto que deben realizar funciones complejas sobre cada paquete. Cuando se pasan los paquetes de router a router, se separan la direcciones de origen y de destino del nivel de enlace de datos y, a continuación, se vuelven a generar. Esto activa a un router para encaminar desde una red Ethernet TCP/IP a un servidor en una red Token Ring TCP/IP.
Dado que los routers sólo leen paquetes direccionados de red, no permiten pasar datos corruptos a la red. Por tanto, al no permitir pasar datos corruptos ni tormentas de difusión de datos, los routers implican muy poca tensión en las redes.Los routers no ven la dirección del nodo de destino, sólo tienen control de las direcciones de red. Los routers pasarán información sólo si conocen la dirección de la red. Esta capacidad de controlar el paso de datos a través del router reduce la cantidad de tráfico entre las redes y permite a los routers utilizar estos enlaces de forma más eficiente que los bridges.
La utilización de un esquema de direccionamiento basado en router permite a los administradores poder dividir una gran red en muchas redes separadas, y dado que los routers no pasan e incluso controlan cada paquete, actúan como una barrera de seguridad entre los segmentos de la red. Esto permite reducir bastante la cantidad de tráfico en la red y el tiempo de espera por parte de los usuarios.
Gateways

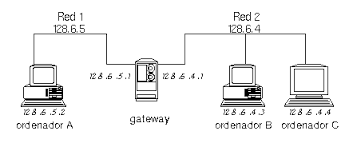

Los gateways activan la comunicación entre diferentes arquitecturas y entornos. Se encargan de empaquetar y convertir los datos de un entorno a otro, de forma que cada entorno pueda entender los datos del otro entorno. Un gateway empaqueta información para que coincida con los requerimientos del sistema destino. Los gateways pueden modificar el formato de un mensaje para que se ajuste al programa de aplicación en el destino de la transferencia. Por ejemplo, los gateways de correo electrónico, como el X.400, reciben mensajes en un formato, los formatean y envían en formato X.400 utilizado por el receptor, y viceversa.
Un gateway enlaza dos sistemas que no utilizan los mismos:
- Protocolos de comunicaciones.
- Estructuras de formateo de datos.
- Lenguajes.
- Arquitectura.
Los gateways interconectan redes heterogéneas; por ejemplo, pueden conectar un servidor Windows NT de Microsoft a una Arquitectura de red de los sistemas IBM (SNA). Los gateways modifican el formato de los datos y los adaptan al programa de aplicación del destino que recibe estos datos.
Los gateways son de tarea específica. Esto significa que están dedicados a un tipo de transferencia. A menudo, se referencian por su nombre de tarea (gateway Windows NT Server a SNA).
Un gateway utiliza los datos de un entorno, desmantela su pila de protocolo anterior y empaqueta los datos en la pila del protocolo de la red destino.
Para procesar los datos, el gateway:
- Desactiva los datos de llegada a través de la pila del protocolo de la red.
- Encapsula los datos de salida en la pila del protocolo de otra red para permitir su transmisión.
Algunos gateways utilizan los siete niveles del modelo OSI, pero, normalmente, realizan la conversión de protocolo en el nivel de aplicación. No obstante, el nivel de funcionalidad varía ampliamente entre los distintos tipos de gateways.
Una utilización habitual de los gateways es actuar como traductores entre equipos personales y miniequipos o entornos de grandes sistemas. Un gateway en un host que conecta los equipos de una LAN con los sistemas de miniequipo o grandes entornos (mainframe) que no reconocen los equipos conectados a la LAN.
En un entorno LAN normalmente se diseña un equipo para realizar el papel de gateway. Los programas de aplicaciones especiales en los equipos personales acceden a los grandes sistemas comunicando con el entorno de dicho sistema a través del equipo gateway. Los usuarios pueden acceder a los recursos de los grandes sistemas sólo cuando estos recursos están en sus propios equipos personales.
Normalmente, los gateways se dedican en la red a servidores. Pueden utilizar un porcentaje significativo del ancho de banda disponible para un servidor, puesto que realizan tareas que implican una utilización importante de recursos, tales como las conversiones de protocolos. Si un servidor gateway se utiliza para múltiples tareas, será necesario adecuar las necesidades de ancho de banda y de RAM o se producirá una caída del rendimiento de las funciones del servidor.
Los gateways se consideran como opciones para la implementación, puesto que no implican una carga importante en los circuitos de comunicación de la red y realizan, de forma eficiente, tareas muy específicas.
El modem
El modem es otro de los periféricos que con el tiempo se ha convertido ya en imprescindible y pocos son los modelos de ordenador que no estén conectados en red que no lo incorporen. Su gran utilización viene dada básicamente por dos motivos: Internet y el fax, aunque también le podemos dar otros usos como son su utilización como contestador automático incluso con funciones de centralita o para conectarnos con la red local de nuestra oficina o con la central de nuestra empresa.
Aún en el caso de estar conectado a una red, ésta tampoco se libra de éstos dispositivos, ya que en este caso será la propia red la que utilizará el modem para poder conectarse a otras redes o a Internet estando en este caso conectado a nuestro servidor o a un router.Es cierto que se suelen oír expresiones como modem ADSL o incluso modem RDSI, aunque esto no es cierto en estos casos, ya que estas líneas de tipo digital no necesitan de ningún tipo de conversión de digital a analógico, y su función en este caso es más parecida a la de una tarjeta de red que a la de un modem.
Otra consideración importante es que para poder llegar a esta velocidad máxima se deben dar una serie de circunstancias que no siempre están presentes y que dependen totalmente de la compañía telefónica que nos presta sus servicios, pudiendo ser en algunos casos bastante inferiores.
Multiplexor
El multiplexor MX-69 ha sido diseñado para aplicaciones punto a punto entre equipos
con interfaz RS-232. Por dos pares de fibra óptica se pueden transmitir 8 señales en cada
dirección, lo que constituye una gran ventaja, por ejemplo cuando se dispone de poco
cable de fibra óptica. Como la fibra óptica es totalmente inmune a las interferencias
externas, es la solución perfecta para las aplicaciones en las que éstas alcanzan niveles elevados. El MX-69 admite velocidades de transmisión de hasta 38,4 kbit/s en cada canal y
distancias de transmisión de hasta 3,5 km con cable multimodo.
El multiplexor MX-69 se instala en el bastidor Westermo (RV-01), lo cual supone un
gran ahorro de espacio cuando es preciso instalar muchos módems en el mismo emplazamiento, por ejemplo, un centro de procesamiento de datos. El MX-69 es compatible
con el MM-61.
… 8 canales
… Gran ahorro en cables y canalizaciones para
cables
… Aislamiento galvánico
… Conectores ST
… Cable multimodo
… Independiente del código/transparente
… Fiabilidad de funcionamiento y rendimiento
… Resistente a los entornos expuestos a niveles
elevados de interferencia
Multiplexor DWDM de 16 lambdas 200 GHz
El Módulo Multiplexor DWDM de TELNET permite integrar hasta 16 canales de información sobre un único par de fibra óptica. De esta forma, una fibra puede transportar múltiples servicios. DWDM 200 GHz (Dense Wave Division Multiplexing, G.694.1 del ITU-T) define 24 longitudes de onda separadas entre sí por 1,6 nm (200GHz). Cada una de las portadoras ópticas ofrece un canal óptico independiente sobre el que se puede transportar cualquier servicio: TDM, SDH, Gigabit, Fiberchannel, 10G y 40G entre otros. Esto le confiere un elevado grado de flexibilidad y seguridad en el desarrollo de redes ópticas de campus, metropolitanas y regionales.
La solución de multiplexor DWDM de TELNET es totalmente modular, permitiendo su utilización con toda la familia de chasis MiniSAE y MetroSAE de TELNET. Así mismo, todos los adaptadores ópticos comercializados por TELNET, son compatibles gracias al empleo de piezas ópticas DWDM en formato GBIC, SFP y XFP. Esta flexibilidad garantiza la escalabilidad hacia entornos DWDM desde instalaciones CWDM.Cable coaxial
Hubo un tiempo donde el cable coaxial fue el más utilizado. Existían dos importantes razones para la utilización de este cable: era relativamente barato, y era ligero, flexible y sencillo de manejar.
Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento de metal trenzado y una cubierta externa.
El término apantallamiento hace referencia al trenzado o malla de metal (u otro material) que rodea algunos tipos de cable. El apantallamiento protege los datos transmitidos absorbiendo las señales electrónicas espúreas, llamadas ruido, de forma que no pasan por el cable y no distorsionan los datos. Al cable que contiene una lámina aislante y una capa de apantallamiento de metal trenzado se le denomina cable apantallado doble. Para entornos que están sometidos a grandes interferencias, se encuentra disponible un apantallamiento cuádruple. Este apantallamiento consta de dos láminas aislantes, y dos capas de apantallamiento de metal trenzado,El núcleo de un cable coaxial transporta señales electrónicas que forman los datos. Este núcleo puede ser sólido o de hilos. Si el núcleo es sólido, normalmente es de cobre.
Rodeando al núcleo hay una capa aislante dieléctrica que la separa de la malla de hilo. La malla de hilo trenzada actúa como masa, y protege al núcleo del ruido eléctrico y de la intermodulación (la intermodulación es la señal que sale de un hilo adyacente).
El núcleo de conducción y la malla de hilos deben estar separados uno del otro. Si llegaran a tocarse, el cable experimentaría un cortocircuito, y el ruido o las señales que se encuentren perdidas en la malla circularían por el hilo de cobre. Un cortocircuito eléctrico ocurre cuando dos hilos de conducción o un hilo y una tierra se ponen en contacto. Este contacto causa un flujo directo de corriente (o datos) en un camino no deseado. En el caso de una instalación eléctrica común, un cortocircuito causará el chispazo y el fundido de un fusible o del interruptor automático. Con dispositivos electrónicos que utilizan bajos voltajes, el resultado no es tan dramático, y a menudo casi no se detecta. Estos cortocircuitos de bajo voltaje generalmente causan un fallo en el dispositivo y lo habitual es que se pierdan los datos.
Una cubierta exterior no conductora (normalmente hecha de goma, Teflón o plástico) rodea todo el cable.El cable coaxial es más resistente a interferencias y atenuación que el cable de par trenzado.
La malla de hilos protectora absorbe las señales electrónicas perdidas, de forma que no afecten a los datos que se envían a través del cable de cobre interno. Por esta razón, el cable coaxial es una buena opción para grandes distancias y para soportar de forma fiable grandes cantidades de datos con un equipamiento poco sofisticado.
Tipos de cable coaxial
Hay dos tipos de cable coaxial:
- Cable fino (Thinnet).
- Cable grueso (Thicknet).
.Cable de fibra óptica
En el cable de fibra óptica las señales que se transportan son señales digitales de datos en forma de pulsos modulados de luz. Esta es una forma relativamente segura de enviar datos debido a que, a diferencia de los cables de cobre que llevan los datos en forma de señales electrónicas, los cables de fibra óptica transportan impulsos no eléctricos. Esto significa que el cable de fibra óptica no se puede pinchar y sus datos no se pueden robar.El cable de fibra óptica es apropiado para transmitir datos a velocidades muy altas y con grandes capacidades debido a la carencia de atenuación de la señal y a su pureza.Composición del cable de fibra óptica
Una fibra óptica consta de un cilindro de vidrio extremadamente delgado, denominado núcleo, recubierto por una capa de vidrio concéntrica, conocida como revestimiento. Las fibras a veces son de plástico. El plástico es más fácil de instalar, pero no puede llevar los pulsos de luz a distancias tan grandes como el vidrio.Debido a que los hilos de vidrio pasan las señales en una sola dirección, un cable consta de dos hilos en envolturas separadas. Un hilo transmite y el otro recibe.
Una capa de plástico de refuerzo alrededor de cada hilo de vidrio y las fibras Kevlar ofrecen solidez. En el conector de fibra óptica, las fibras de Kevlar se colocan entre los dos cables. Al igual que sus homólogos (par trenzado y coaxial), los cables de fibra óptica se encierran en un revestimiento de plástico para su protección.Las transmisiones del cable de fibra óptica no están sujetas a intermodulaciones eléctricas y son extremadamente rápidas, comúnmente transmiten a unos 100 Mbps, con velocidades demostradas de hasta 1 gigabit por segundo (Gbps). Pueden transportar una señal (el pulso de luz) varios kilómetros.Consideraciones sobre el cable de fibra óptica
El cable de fibra óptica se utiliza si:- Necesita transmitir datos a velocidades muy altas y a grandes distancias en un medio muy seguro.
El cable de fibra óptica no se utiliza si:- Tiene un presupuesto limitado.
- No tiene el suficiente conocimiento para instalar y conectar los dispositivos de forma apropiada.
El precio del cable de fibra óptica es competitivo con el precio del cable de cobre alto de gama. Cada vez se hace más sencilla la utilización del cable de fibra óptica, y las técnicas de pulido y terminación requieren menos conocimientos que hace unos años.
CABLE DE PAR TRENZADO
En su forma más simple, un cable de par trenzado consta de dos hilos de cobre aislados y entrelazados. Hay dos tipos de cables de par trenzado: cable de par trenzado sin apantallar (UTP) y par trenzado apantallado (STP).
A menudo se agrupan una serie de hilos de par trenzado y se encierran en un revestimiento protector para formar un cable. El número total de pares que hay en un cable puede variar. El trenzado elimina el ruido eléctrico de los pares adyacentes y de otras fuentes como motores, relés y transformadores.
PAR TRENZADO SIN APANTALLAR (UTP)
El cable UTP tradicional consta de dos hilos de cobre aislados. Las especificaciones UTP dictan el número de entrelazados permitidos por pie de cable; el número de entrelazados depende del objetivo con el que se instale el cable. El UTP comúnmente incluye 4 pares de conductores. 10BaseT, 10Base-T, 100Base-TX, y 100Base-T2 sólo utilizan 2 pares de conductores, mientras que 100Base-T4 y 1000Base-T requieren de todos los 4 pares.
| El UTP, con la especificación 10BaseT, es el tipo más conocido de cable de par trenzado y ha sido el cableado LAN más utilizado en los últimos años. El segmento máximo de longitud de cable es de 100 metros. |
 |
Rangos de frecuencias
Microondas
2 – 40 GHz
Comunicaciones direccionales
Enlaces punto a punto y comunicaciones vía satélite
Ondas de radio
30 Mhz – 1 GHz
Aplicaciones omnidireccionales
Infrarrojos
3x10 11 – 2x10 14 Hz
Aplicaciones de índole loca
SISTEMAS POR INFRARROJOS La tecnología de rayos infrarrojos cuenta con muchas características sumamente atractivas para utilizarse en este tipo de redes, y otras que no lo son tanto. | |
| En principio, los rayos infrarrojos tienen una longitud de onda cercana a la de la luz y, por lo tanto, con un comportamiento similar, tanto en sus ventajas como en sus inconvenientes. Entre estas características, la más evidente es que no pueden atravesar objetos sólidos como paredes, lo que supone un serio freno a su capacidad de difusión. Bien es cierto que no hay mal que por bien no venga y esta misma limitación supone un seguro contra receptores no deseados. También, debido a su alta frecuencia, presentan una fuerte resistencia a las interferencias electromagnéticas artificiales radiadas por otros dispositivos, pudiendo, además, alcanzar grandes velocidades de transmisión; de hecho, se han desarrollado sistemas que operan a 100 Mbps.En cuanto a las restricciones de uso, la transmisión por rayos infrarrojos no requiere autorización especial en ningún país, excepto por los organismos de salud que limitan la potencia de la señal transmitida. Por último, y como atractivo señuelo a todo tipo de fabricantes, utiliza componentes sumamente económicos y de bajo consumo energético, importantes características muy a tener en cuenta en aquellos dispositivos que deban formar parte de equipos móviles portátiles.  En el balance final sobre ventajas e inconvenientes, las pocas redes que emplean como medio de transmisión la luz infrarroja están limitadas por el espacio, utilizándose casi en exclusividad en redes en las que los distintos dispositivos se encuentran en un sólo cuarto o área, escenario que normalmente se presenta en el entorno doméstico. No obstante, algunas compañías que tienen sus oficinas en varios edificios realizan la comunicación colocando los receptores/emisores en las ventanas de los edificios. En resumen, a pesar de sus buenas cualidades y características, la gran influencia del entorno representa un enorme obstáculo a la fiabilidad de las comunicaciones y, por tanto, reduce sus posibilidades de implantación masiva. De hecho, salvo la inclusión de los sistemas por infrarrojos incorporados a la mayoría de los ordenadores portátiles y periféricos como impresoras, cámaras digitales o PDA acogidos al estándar IrDA, son contados y exclusivos los productos que implementan dicha tecnología. |
REDES INFRARROJAS
- Las redes de luz infrarroja están limitadas por el espacio y casi generalmente la utilizan redes en las que las estaciones se encuentran en un solo cuarto o piso, algunas compañías que tienen sus oficinas en varios edificios realizan la comunicación colocando los receptores/emisores en las ventanas de los edificios. Las transmisiones de radio frecuencia tienen una desventaja: que los países están tratando de ponerse de acuerdo en cuanto a las bandas que cada uno puede utilizar, al momento de realizar este trabajo ya se han reunido varios países para tratar de organizarse en cuanto a que frecuencias pueden utilizar cada uno.La transmisión Infrarroja no tiene este inconveniente por lo tanto es actualmente una alternativa para las Redes Inalámbricas. El principio de la comunicación de datos es una tecnología que se ha estudiado desde los 70´s, Hewlett-Packard desarrolló su calculadora HP-41 que utilizaba un transmisor infrarrojo para enviar la información a una impresora térmica portátil, actualmente esta tecnología es la que utilizan los controles remotos de las televisiones o aparatos eléctricos que se usan en el hogar.El mismo principio se usa para la comunicación de Redes, se utiliza un "transreceptor" que envía un haz de Luz Infrarroja, hacia otro que la recibe. La transmisión de luz se codifica y decodifica en el envío y recepción en un protocolo de red existente. Uno de los pioneros en esta área es Richard Allen, que fundó Photonics Corp., en 1985 y desarrolló un "Transreceptor Infrarrojo". Las primeros transreceptores dirigían el haz infrarrojo de luz a una superficie pasiva, generalmente el techo, donde otro transreceptor recibía la señal. Se pueden instalar varias estaciones en una sola habitación utilizando un área pasiva para cada transreceptor. La FIG 1.1 muestra un transreceptor. En la actualidad Photonics a desarrollado una versión AppleTalk/LocalTalk del transreceptor que opera a 230 Kbps. El sistema tiene un rango de 200 mts. Además la tecnología se ha mejorado utilizando un transreceptor que difunde el haz en todo el cuarto y es recogido mediante otros transreceptores. El grupo de trabajo de Red Inalámbrica IEEE 802.11 está trabajando en una capa estándar MAC para Redes Infrarrojas.
Dos tipos de conexión vía satélite: unidireccional (la subida o petición de datos y el envío de correo electrónico se realiza con el proveedor de Interent via moden tradicional, pero la bajada se realiza mediante una antena parabólica orientada al correspondiente satélite y una tarjeta PCI/USB-DVB instlada en el ordenador) y la bidireccional (la subidas y bajadas de datos se realizan via parabólica hacia el satélite).
Por tanto para este tipo de conexión hay que tener instalada una antena parabólica digital, un acceso telefónico a Internet (utilizando un módem RTC, RDSI, ADSL o por cable), una tarjeta receptora para PC, un software específico y una suscripción a un proveedor de satélite.En España, el sistema de satélites ASTRA presentó en junio 2000 en Madrid el lanzamiento de Internet a alta velocidad (Astra, a través de su flota de 9 satélites, ofrece Internet a una velocidad de400 kbit por segundo) y contenidos multimedia dirigidos tanto al entorno empresarial como al usuario final.CARACTERISTICAS DE LAS REDES SATELITALES- Las transmisiones son realizadas a altas velocidades en Giga Hertz.
- Son muy costosas, por lo que su uso se ve limitado a grandes empresas y países
- Rompen las distancias y el tiempo.
ELEMENTOS DE LAS REDES SATELITALES- Transponders
Es un dispositivo que realiza la función de recepción y transmisión. Las señales recibidas son amplificadas antes de ser retransmitidas a la tierra. Para evitar interferencias les cambia la frecuencia.- Estaciones terrenas
Las estaciones terrenas controlan la recepción con el satélite y desde el satélite, regula la interconexión entre terminales, administra los canales de salida, codifica los datos y controla la velocidad de transferencia.Consta de 3 componentes:- Estación receptora: Recibe toda la información generada en la estación transmisora y retransmitida por el satélite.
- Antena: Debe captar la radiación del satélite y concentrarla en un foco donde esta ubicado el alimentador. Una antena de calidad debe ignorar las interferencias y los ruidos en la mayor medida posible.
Estos satélites están equipados con antenas receptoras y con antenas transmisoras. Por medio de ajustes en los patrones de radiación de las antenas pueden generarse cubrimientos globales, cubrimiento a solo un país (satélites domésticos), o conmutar entre una gran variedad de direcciones.- Estación emisora: Esta compuesta por el transmisor y la antena de emisión.
La potencia emitida es alta para que la señal del satélite sea buena. Esta señal debe ser captada por la antena receptora. Para cubrir el trayecto ascendente envía la información al satélite con la modulación y portadora adecuada.Como medio de transmisión físico se utilizan medios no guiados, principalmente el aire. Se utilizan señales de microondas para la transmisión por satélite, estas son unidireccionales, sensibles a la atenuación producida por la lluvia, pueden ser de baja o de alta frecuencia y se ubican en el orden de los 100 MHz hasta los 10 GHz.
Local Multipoint Distribution System (LMDS) es un sistema de comunicación inalámbrica de punto a multipunto, que utiliza ondas radioeléctricas a altas frecuencias, en torno a 28 y 40 GHz. esto es una transmisión via radio, similar a la de la telefonía móvil, pero con un mayor ancho de banda -con velocidades de usuario de hasta 8 Mbit/seg ofrece Skypoint- y capacidad de transmisión, pero exige que la antena la visión directa entre emisor y receptor a una distancia inferior a los seis kilómetros.
Este sistema de conexión da soporte a una gran variedad de servicios simultáneos: televisión multicanal, telefonía, datos, servicios interactivos multimedia.La arquitectura de red LMDS consiste principalmente de cuatro partes: centro de operaciones de la red (NOC), infraestructura de fibra óptica, estación base y equipo del cliente (CPE).El Centro de Operaciones de la Red (Network Operation Center - NOC) contiene el equipo del Sistema de Administración de la Red (Network Management System - NMS) que está encargado de administrar amplias regiones de la red del consumidor.La infraestructura basada en fibra óptica, típicamente consiste de Redes Opticas Síncronas (SONET), señales ópticas OC-12, OC-3 y enlaces DS-3, equipos de oficina central (CO), sistemas de conmutación ATM e IP, y conexiones con la Internet y la Red Telefónica Pública (PSTNs).En la estación base es donde se realiza la conversión de la infraestructura de fibra a la infraestructura inalámbrica.Los costes de reparación y mantenimiento de este tipo de conexión son bajos, ya que al ser la comunicación por el aire, la red física como tal no existe. Por tanto, este sistema se presenta como un serio competidor para los sistemas de banda ancha, salvo que se necesita que haya visibilidad directa desde la estación base hasta el abonado, por lo cual pueden utilizarse repetidores si el usuario está ubicado en zonas sin señal.
Microondas terrestres: Suelen utilizarse antenas parabólicas. Para conexionas a larga distancia, se utilizan conexiones intermedias punto a punto entre antenas parabólicas.Se suelen utilizar en sustitución del cable coaxial o las fibras ópticas ya que se necesitan menos repetidores y amplificadores, aunque se necesitan antenas alineadas. Se usan para transmisión de televisión y voz.La principal causa de pérdidas es la atenuación debido a que las pérdidas aumentan con el cuadrado de la distancia (con cable coaxial y par trenzado son logarítmicas). La atenuación aumenta con las lluvias.Las interferencias es otro inconveniente de las microondas ya que al proliferar estos sistemas, pude haber más solapamientos de señales.Microondas por satélite: El satélite recibe las señales y las amplifica o retransmite en la dirección adecuada .Para mantener la alineación del satélite con los receptores y emisores de la tierra, el satélite debe ser geoestacionario.Se suele utilizar este sistema para:- Difusión de televisión.
- Transmisión telefónica a larga distancia.
- Redes privadas.
El rango de frecuencias para la recepción del satélite debe ser diferente del rango al que este emite, para que no haya interferencias entre las señales que ascienden y las que descienden.Debido a que la señal tarda un pequeño intervalo de tiempo desde que sale del emisor en la Tierra hasta que es devuelta al receptor o receptores, ha de tenerse cuidado con el control de errores y de flujo de la señal.Las diferencias entre las ondas de radio y las microondas son: - Las microondas son unidireccionales y las ondas de radio omnidireccionales.
- Las microondas son más sensibles a la atenuació
- n producida por la lluvia.
- En las ondas de radio, al poder reflejarse estas ondas en el mar u otros objetos, pueden aparecer múltiples señales "hermanas".
Se distinguen diferentes tipos de redes (privadas) según su tamaño (en cuanto a la cantidad de equipos), su velocidad de transferencia de datos y su alcance. Las redes privadas pertenecen a una misma organización. Generalmente se dice que existen tres categorías de redes:
Existen otros dos tipos de redes: TAN (Red de área diminuta), igual que la LAN pero más pequeña (de 2 a 3 equipos), y CAN (Red de campus), igual que la MAN (con ancho de banda limitado entre cada una de las LAN de la red).
LAN significa Red de área local. Es un conjunto de equipos que pertenecen a la misma organización y están conectados dentro de un área geográfica pequeña mediante una red, generalmente con la misma tecnología (la más utilizada es Ethernet).
Una red de área local es una red en su versión más simple. La velocidad de transferencia de datos en una red de área local puede alcanzar hasta 10 Mbps (por ejemplo, en una red Ethernet) y 1 Gbps (por ejemplo, en FDDI o Gigabit Ethernet). Una red de área local puede contener 100, o incluso 1000, usuarios.
Al extender la definición de una LAN con los servicios que proporciona, se pueden definir dos modos operativos diferentes:
- En una red "de igual a igual", la comunicación se lleva a cabo de un equipo a otro sin un equipo central y cada equipo tiene la misma función.
- En un entorno "cliente/servidor", un equipo central brinda servicios de red para los usuarios.
Una MAN (Red de área metropolitana) conecta diversas LAN cercanas geográficamente (en un área de alrededor de cincuenta kilómetros) entre sí a alta velocidad. Por lo tanto, una MAN permite que dos nodos remotos se comuniquen como si fueran parte de la misma red de área local.
Una MAN está compuesta por conmutadores o routers conectados entre sí mediante conexiones de alta
Una WAN (Red de área extensa) conecta múltiples LAN entre sí a través de grandes distancias geográficas.
La velocidad disponible en una WAN varía según el costo de las conexiones (que aumenta con la distancia) y puede ser baja.
Las WAN funcionan con routers, que pueden "elegir" la ruta más apropiada para que los datos lleguen a un nodo de la red.
La WAN más conocida es Internet. velocidad (generalmente cables de fibra óptica).
SERVIDOR : Es la computadora que controla la red ; tiene una alta capacidad y velocidad de procesamiento
CLIENTE:Es la computadora que procesa y accesa al servidor para solicitarle servicios e informacion
NODO:Es cualquier computadora o dispositivo periferico conectado ala red
CABLE DE PAR TRENZADO:Esta formado por cuatro pares de alambres de cobre aislados inddependiente
CABLE COAXIAL:Consiste en un alambre central de cobre cubierto por un aislante no conductor
CABLE DE FIBRA OPTICA :Transmite los datos por medio de pulsos de luz , esta compuesta por un conjunto de fibras de cristal.
TOLOGIA DE UNA RED: es el arreglo fisico en el cual se intercambian los nodos entre si csobre un medio de comunicacion
Red en anillo
Topología de red en la que las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo.
En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evita perdida de información debido a colisiones.
Cabe mencionar que si algún nodo de la red se cae (termino informático para decir que esta en mal funcionamiento o no funciona para nada) la comunicación en todo el anillo se pierde.
Topología en Estrella
En la topología en estrella cada dispositivo solamente tiene un enlace punto a punto dedicado con el controlador central, habitualmente llamado concentrador. Los dispositivos no están directamente enlazados entre sí.
A diferencia de la topología en malla, la topología en estrella no permite el tráfico directo de dispositivos. El controlador actúa como un intercambiador: si un dispositivo quiere enviar datos a otro, envía los datos al controlador, que los retransmite al dispositivo final.
Una topología en estrella es más barata que una topología en malla. En una red de estrella, cada dispositivo necesita solamente un enlace y un puerto de entrada/salida para conectarse a cualquier número de dispositivos.
Este factor hace que también sea más fácil de instalar y reconfigurar. Además, es necesario instalar menos cables, y la conexión, desconexión y traslado de dispositivos afecta solamente a una conexión: la que existe entre el dispositivo y el concentrador.
Una topología de bus es multipunto. Un cable largo actúa como una red troncal que conecta todos los dispositivos en la red.
Los nodos se conectan al bus mediante cables de conexión (latiguillos) y sondas. Un cable de conexión es una conexión que va desde el dispositivo al cable principal. Una sonda es un conector que, o bien se conecta al cable principal, o se pincha en el cable para crear un contacto con el núcleo metálico.
Entre las ventajas de la topología de bus se incluye la sencillez de instalación. El cable troncal puede tenderse por el camino más eficiente y, después, los nodos se pueden conectar al mismo mediante líneas de conexión de longitud variable. De esta forma se puede conseguir que un bus use menos cable que una malla, una estrella o una topología en árbol.
La función de los protocolos
Los protocolos son reglas y procedimientos para la comunicación. El término «protocolo» se utiliza en distintos contextos. Por ejemplo, los diplomáticos de un país se ajustan a las reglas del protocolo creadas para ayudarles a interactuar de forma correcta con los diplomáticos de otros países. De la misma forma se aplican las reglas del protocolo al entorno informático. Cuando dos equipos están conectados en red, las reglas y procedimientos técnicos que dictan su comunicación e interacción se denominan protocolos.
Cuando piense en protocolos de red recuerde estos tres puntos:
protocolos
- Existen muchos protocolos. A pesar de que cada protocolo facilita la comunicación básica, cada uno tiene un propósito diferente y realiza distintas tareas. Cada protocolo tiene sus propias ventajas y sus limitaciones.
- Algunos protocolos sólo trabajan en ciertos niveles OSI. El nivel al que trabaja un protocolo describe su función. Por ejemplo, un protocolo que trabaje a nivel físico asegura que los paquetes de datos pasen a la tarjeta de red (NIC) y salgan al cable de la red.
- Los protocolos también puede trabajar juntos en una jerarquía o conjunto de protocolos. Al igual que una red incorpora funciones a cada uno de los niveles del modelo OSI, distintos protocolos también trabajan juntos a distintos niveles en la jerarquía de protocolos. Los niveles de la jerarquía de protocolos se corresponden con los niveles del modelo OSI. Por ejemplo, el nivel de aplicación del protocolo TCP/IP se corresponde con el nivel de presentación del modelo OSI. Vistos conjuntamente, los protocolos describen la jerarquía de funciones y prestaciones.
Protocolo Internet (IP)
El Protocolo Internet (IP) es un protocolo de conmutación de paquetes que realiza direccionamiento y encaminamiento. Cuando se transmite un paquete, este protocolo añade una cabecera al paquete, de forma que pueda enviarse a través de la red utilizando las tablas de encaminamiento dinámico. IP es un protocolo no orientado a la conexión y envía paquetes sin esperar la señal de confirmación por parte del receptor. Además, IP es el responsable del empaquetado y división de los paquetes requerido por los niveles físico y de enlace de datos del modelo OSI. Cada paquete IP está compuesto por una dirección de origen y una de destino, un identificador de protocolo, un checksum (un valor calculado) y un TTL (tiempo de vida, del inglés time to live). El TTL indica a cada uno de los routers de la red entre el origen y el destino cuánto tiempo le queda al paquete por estar en la red. Funciona como un contador o reloj de cuenta atrás. Cuando el paquete pasa por el router, éste reduce el valor en una unidad (un segundo) o el tiempo que llevaba esperando para ser entregado. Por ejemplo, si un paquete tiene un TTL de 128, puede estar en la red durante 128 segundos o 128 saltos (cada parada, o router, en la red), o una combinación de los dos. El propósito del TTL es prevenir que los paquetes perdidos o dañados (como correos electrónicos con una dirección equivocada) estén vagando en la red. Cuando la cuenta TTL llega a cero, se retira al paquete de la red.
Otro método utilizado por IP para incrementar la velocidad de transmisión es el conocido como «ANDing». La idea del ANDing es determinar si la dirección es de un sitio local o remoto. Si la dirección es local, IP preguntará al Protocolo de resolución de direcciones (ARP) por la dirección hardware de la máquina de destino. Si la dirección es remota, el IP comprueba su tabla de encaminamiento local para encaminarlo al destino. Si existe un camino, el paquete se envía por ahí. Si no existe el camino, el paquete se envía a través del gateway a su destino.
Un AND es una operación lógica que combina los valores de dos bits (0, 1) o dos valores lógicos (verdadero, falso) y devuelve un 1 (verdadero) si los valores de ambas entradas son 1 (verdadero) y devuelve 0 (falso) en caso contrario.
Protocolo de resolución de direcciones (ARP)
Antes de enviar un paquete IP a otro host se tiene que conocer la dirección hardware de la máquina receptora. El ARP determina la dirección hardware (dirección MAC) que corresponde a una dirección IP. Si ARP no contiene la dirección en su propia caché, envía una petición por toda la red solicitando la dirección. Todos los hosts de la red procesan la petición y, si contienen un valor para esa dirección, lo devuelven al solicitante. A continuación se envía el paquete a su destino y se guarda la información de la nueva dirección en la caché del router.
Protocolo inverso de resolución de direcciones (RARP)
Un servidor RARP mantiene una base de datos de números de máquina en la forma de una tabla (o caché) ARP que está creada por el administrador del sistema. A diferencia de ARP, el protocolo RARP proporciona una dirección IP a una petición con dirección de hardware. Cuando el servidor RARP recibe una petición de un número IP desde un nodo de la red, responde comprobando su tabla de encaminamiento para el número de máquina del nodo que realiza la petición y devuelve la dirección IP al nodo que realizó la petición.
Protocolo de mensajes de control de Internet (ICMP)
El ICMP es utilizado por los protocolos IP y superiores para enviar y recibir informes de estado sobre la información que se está transmitiendo. Los routers suelen utilizar ICMP para controlar el flujo, o velocidad, de datos entre ellos. Si el flujo de datos es demasiado rápido para un router, pide a los otros routers que reduzcan la velocidad de transmisión.
Los dos tipos básicos de mensajes ICMP son el de informar de errores y el de enviar preguntas.
 Bobinas de cable |  Conectores y rosetas |  Latiguillos |  Cables serie |
 Cables paralelo |  Cables PS2 |  Cables VGA |  Cables USB |
 Cables Firewire |
MÁS INFORMACIÓN...
Bobina de cable: Cables de conexión informática de gran longitud. Ideal para profesionales o instalaciones completas de una oficina.
Conectores y rosetas: Todo tipo de conectores para redes informáticas y accesorios asociados.
Latiguillos: Cables completos de corta longitud. Ideal para conectar ordenadores a equipos de redes.
Cables serie: Cableado y conectores para transmisión de datos en serie y baja velocidad.
Cables paralelo: Este tipo de cables se suele emplear para conectar impresoras al ordenador. Ha quedado obsoleto en favor del estándar de comunicación USB.
Cables PS2: Se utiliza para conectar teclados y ratones al ordenador. El conector hembra del ordenador suele ser de color violeta y el del ratón es de color verde.
Cables VGA: Utilizados para conectar el ordenador a un monitor. Existen dos tipos de cables, uno VGA de 15 pines donde la información de vídeo es analógica y otro, más moderno, DVI-D y HDMI donde es digital.
Cables USB: Es el estándar más usado actualmente para conectar cualquier tipo de periférico al ordenador. Con el estándar USB 2.0 además han conseguido que la información viaje a alta velocidad. Esto es ideal para transmisión de gran cantidad de datos como la que almacena una cámara de vídeo digital.
Cables Firewire: Estándar de conexión multiplataforma que se suele utilizar principalmente para la transmisión de datos de vídeo. Actualmente ha quedado desplazado por el estándar USB.
Red SOHO con Internet
Para conectar una red de una oficina pequeña o doméstica (SOHO) a Internet, puede utilizar uno de los dos métodos siguientes:
- Una conexión enrutada
En una conexión enrutada, el servidor que ejecuta Enrutamiento y acceso remoto funciona como un enrutador IP que reenvía paquetes entre los hosts SOHO y los hosts de Internet. Para obtener más información, vea Conexión enrutada con Internet. - Una conexión traducida
En una conexión traducida, el servidor que ejecuta Enrutamiento y acceso remoto y NAT funciona como traductor de direcciones de red, un enrutador IP que traduce las direcciones de los paquetes reenviados entre los hosts SOHO y los hosts de Internet.
a.- Tareas de un servidor | ( d ) Se encarga de realizar una o más tareas que benefician a todos o la mayoría de los integrantes de la red. |
b.- Tecnologías de Disco Duro | ( c ) Se encarga del mantenimiento y operación de una red |
c.- Administrador | ( j ) Celeron ó Athlon |
d.- Servidor | ( a ) Mensajería – Correo – Impresión |
e.- Tecnologías de Fuentes de Poder | ( k ) Permite que los usuarios trabajen con un único programa o archivo |
f.- Microprocesadores aptos para un Servidor. | ( b ) ATA y SATA |
g.- Estación de Trabajo | ( i ) Permite que los usuarios trabajen al mismo tiempo con un mismo programa o archivo |
h.- Tecnologías de Memoria | ( e ) AT y ATX |
i.- Sistema Operativo Multiusuario | ( g ) Dedicada a alguna tarea específica que demanda muchos recursos |
j.- Microprocesadores de baja potencia no aptos para un Servidor. | ( h ) DDR y DDR2 |
k.- Sistema Operativo Monousuario | ( f ) Intel Xeon Processor ó Athlon 64Fx |
4.- Mencione 5 actividades que debe realizar un Administrador:
a.-controlar lo que se hace
b.-determinar quienes tiene acceso a la red
c.-porteger archivos con anti-virus
d.-configuacion de una”oficina de correos”
e.-administracion de las cuenta de los usuarios en todas las maquinas de la red
5.- Explique brevemente que es una Intranet y su diferencia con una Red Lan o Soho:
Internet es una de las mejores tecnologías que tenemos que nos da la oportunidad de tener conversaciones a larga distancia y haci hoy en dia se ha convertido en una parte muy importante y es el medio de comunicación mas utilizado
6.- Éstos son algunos beneficios de instalar una línea de alta velocidad:
*se obtiene un mayor ancho de banda
*posibilidad de colocar gratuitamente una pagina web
*crear cuentas de correo y sin distraer las líneas telefónicas para labores mas importantes
7.- Comente 3 ventajas y 3 desventajas de Compartir el acceso a Internet.
Ventajas
1 con un solo acceso a la red mundial , se puede dar servicio a todos los usuarios de la red lcal
2 optimiza los recursos , impidiendo por ejemplo que las líneas telefónicas se bloqueen debido a que varios usuarios están conectados al mismo tiempo
3 a larga distancia , resulta mas económico tener un solo acceso general ,que varios accesos generales
DESVENTAJAS
1 la principal ventaja esta en el ancho de banda , ya que tiene que repartirse entre todos los usuarios
2 para poder compartir satisfactoriamente el acceso a internet, se requiere que las maquinas estén conectadas en una red local , lo que implica un gasto y un esfuerzo adicional
3 si se presta algún problema con el acceso general , todos los usuarios se quedan sin poder entrar a la red mundial . lo mismo ocurre si por cualquier motivo se “cae” la red local
8.- Cuál es la aplicación de la Línea Digital Asimétrica de Suscripción?
Esta opción de enlace , tiene multiples ventajas suele ser proporcionada por el propio prestador , del servicio telefónico pero se establece un limite de distancia máxima entre la central telefónico y cada suscriptor
9.- El acceso a internet vía Módem es lento debido a que manejan ésta
velocidad en Kbps (Kilos Baudios por segundo)
256 kbps
10.- ¿Qué es una Dirección IP?, de un ejemplo
Es un protocolo que permite a cualquier computadora comunicarse con internet
Un ejemplo es un servidor proxi que asigna a cada computadora una dirección
11.- Describa brevemente el funcionamiento de un Servidor Proxy
Proxi ejecuta una rutina nat
Automáticamente a cada equipo se le asigna una dirección IP única
Para compartir la conexión a internet se le asigna una dirección a cada uno de los sistemas de red y se redirige hacia ellos el flujo de datos y hacia internet
12.- En una LAN qué computadora asume el papel de Servidor Proxy
13.- Un ___ruteador___ hace en nivel de hardware, lo que un servidor Proxy hace en nivel de software

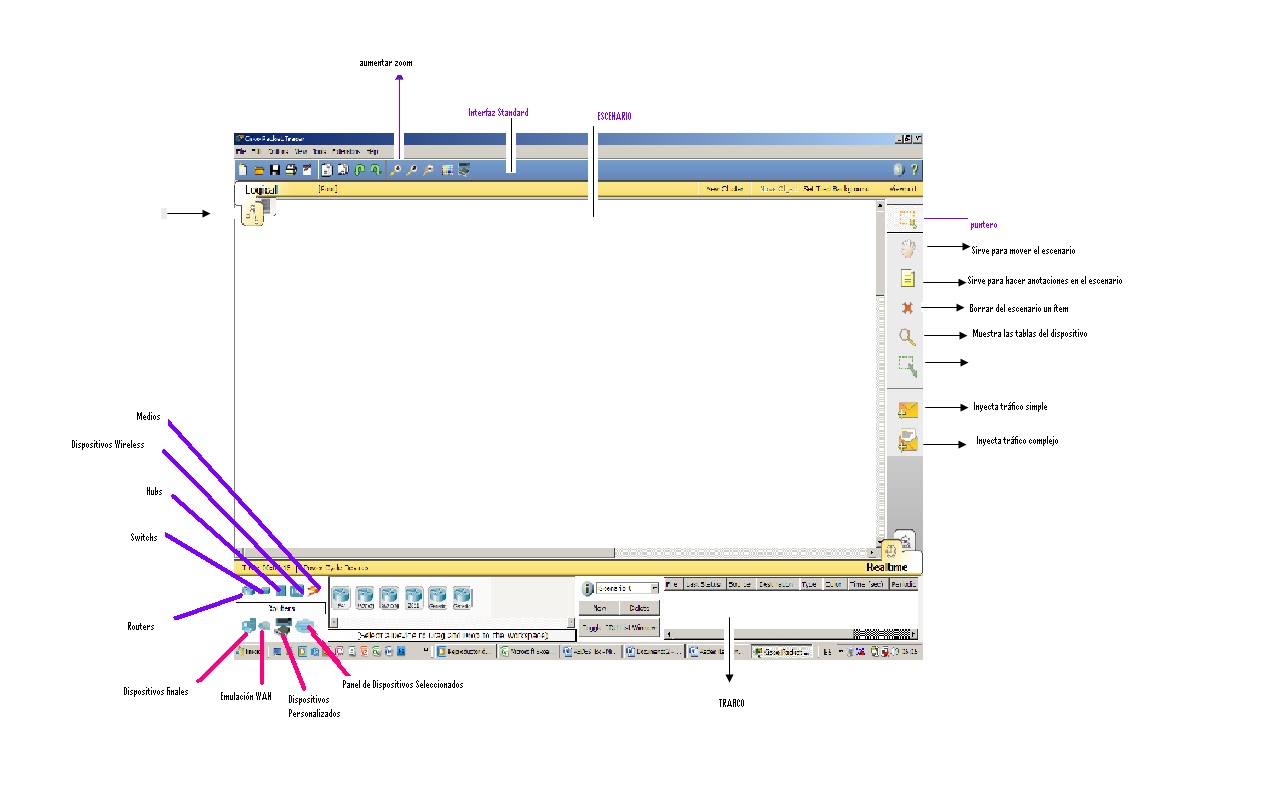

14.- Describa características y uso de Software Cisco Packet Tracer
Packet Tracer es la herramienta de aprendizaje y simulación de redes interactiva para los instructores y alumnos de Cisco CCNA. Esta herramienta les permite a los usuarios crear topologías de red, configurar dispositivos, insertar paquetes y simular una red con múltiples representaciones visuales. Packet Tracer se enfoca en apoyar mejor los protocolos de redes que se enseñan en el currículum de CCNA.
Este producto tiene el propósito de ser usado como un producto educativo que brinda exposición a la interfaz comando – línea de los dispositivos de Cisco para practicar y aprender por descubrimiento.
CARACTERISTICAS
Es un simulador que permite realizar el diseño de topologías , la configuración de dispositivos de red , asi como la detección y correcion de errores en sistemas de comunicaciones
Suscribirse a:
Entradas (Atom)
